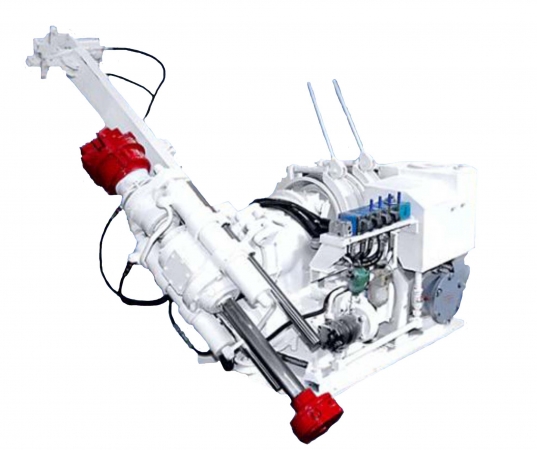

Станок буровой газодренажный СБГ 300
Назначение
Станок буровой газодренажный СБГ 300 по своим техническим характеристикам является аналогом станка СБГ-1М, предназначен для подземного бурения газодренажных и геологоразведочных скважин по углю и породам крепостью до 10 единиц по шкале проф. Протодьяконова в шахтах, опасных по внезапным выбросам (угля, газа) и горным ударам и неопасных по шазу и пыли, исключая взрывоопасные пласты.
| Параметры | Размеры |
|---|---|
|
Номинальный диаметр разрушаюшего инструмента, мм |
|
|
-при бурении по углю |
100,150 |
|
-при бурении по породе |
93,150 |
|
Наибольшая глубина бурения,м |
|
|
-по углю при диаметре разрушающего инструмента 100 или 150мм и по породе при диаметре 93мм |
300 |
|
-по породе при диаметре разрушающего инструмента 150мм |
120 |
|
Техническая скорость бурения, м/ч не менее |
|
|
-по углю |
10 |
|
- по породе |
3 |
|
Предельные углы бурения скважин, градусы |
|
|
100мм |
от 0 до 360 |
|
150мм |
от 0 до -90 |
|
по породе при диаметре инструмента |
|
|
93мм |
от 0 до -90 |
|
150мм |
от 0 до 360 |
|
Применение по диапазону твердости (крепости) f по шкале проф. Протодьяконова, не более |
|
|
-углей |
любая |
|
-пород |
10 |
|
Диапазон регулирования рабочей скорости подачи, м/мин |
0,1-2,7 |
|
Маневровая скорость подачи, м/мин |
|
|
при первой скорости |
3,32±0,17 (199±10) |
|
при второй скорости |
6,1±0,17 (306±10) |
|
Усилие подачи, кН, не менее |
|
|
-вперёд |
64,5 |
|
-назад |
45,4 |
|
Масса бурового станка, кг, не более |
2950 |
|
Мощность приводов, кВт, номинальная |
26 |
|
Ход механизма подачи, мм, не менее |
460 |
|
Грузоподъемность лебедки, кН (тс) максимальная |
45 (4,5) |
|
Габаритные размеры станка, мм, не более |
|
|
-длина |
1950 |
|
-ширина |
940 |
|
-высота в транспортном положении |
930 |
|
-высота в рабочем положении |
3000 |
|
Диаметр труб бурильных, мм, номинальный |
50 |
