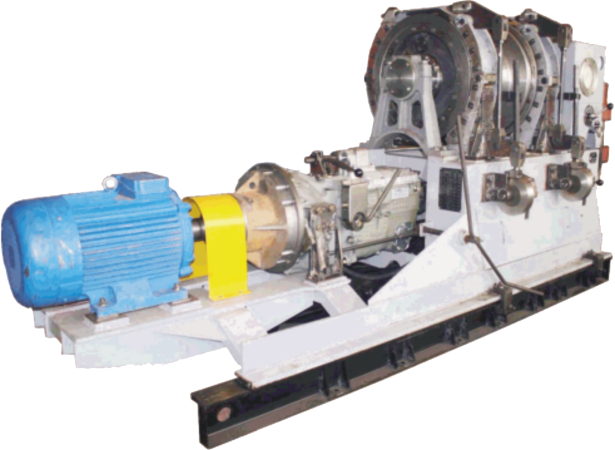

Буровой станок (агрегат) ЗМО 1500 (без гидропатрона)

Буровой станок (агрегат) ЗМО 1500 предназначен для бурения скважин на твердые полезные ископаемые на высоте над уровнем моря не более 1000 м. Агрегат применяется в стационарных буровых установках для наземного колонкового бурения.

Основные параметры и размеры
Параметры Размеры

Глубина бурения, номинальная1, м



при твердосплавном бурении коронками, D 93 мм

1500

при алмазном бурении коронками, D 59 мм

2000

Диаметр бурения, мм



- начальный (не менее)

243

- конечный: при алмазном бурении

59

- при твердосплавном бурении

93

Диаметр бурильных труб, мм

42; 50; 54; 63,5

Диапазон углов наклона вращателя

80…90

Частота вращения бурового снаряда при прямом и обратном ходе, с-1 (об/мин):



- минимальная

1,25 (75)

- максимальная

10 (600)

Длина хода подачи, мм

600

Усилие, развиваемое гидроцилиндрами вращателя кН (тс), (15)

150 (15)

Грузоподъемность лебедки, кН (тс) максимальная

45 (4,5)

Скорость навивки каната на барабан лебедки, м/сек

0,68; 1,24; 2,1; 2,6; 3,04; 3,76; 4,68; 5,2

Диаметр и длина каната, мм / м

17-20,5 / 110

Мощность приводного электродвигателя, кВт

55

Габаритные размеры бурового станка, мм



- длина

4068

- ширина

1380

- высота

2215

Масса бурового станка, кг не более

5100

Примечание:1 Показатель « Глубина бурения» величина справочная и проверке не подлежит
