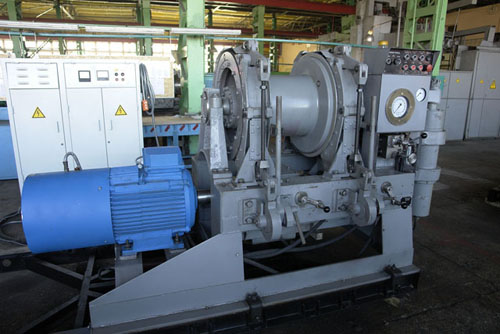

Буровой станок ЗМО-1501

Предназначен для бурения геологоразведочных и эксплуатационных скважин на твердые полезные ископаемые. Станок монтируется в здании передвижных буровых установок для наземного колонкового бурения.

Основные параметры и размеры

Параметры	Размеры
Глубина бурения, номинальная¹, м
при твердосплавном бурении коронками, D 93 мм	1500
при алмазном бурении коронками, D 59 мм	2000
Диаметр бурения, мм
- начальный (не менее)	243
- конечный: при алмазном бурении	59
- при твердосплавном бурении	93
Диаметр бурильных труб, мм	42; 50; 54; 63,5
Диапазон углов наклона вращателя	80…90
Частота вращения бурового снаряда при прямом и обратном ходе, с^-1 (об/мин):
- минимальная	0,4 (5)
- максимальная	13 (800)
Длина хода подачи, мм	600
Усилие, развиваемое гидроцилиндрами вращателя кН (тс), (15)	150 (15)
Грузоподъемность лебедки, кН (тс) максимальная	45 (4,5)
Скорость навивки каната на барабан лебедки, м/сек	0,3; 6,5
Диаметр и длина каната, мм / м	17-20,5 / 110
Мощность приводного электродвигателя, кВт	75
Габаритные размеры бурового станка, мм
- длина	2900
- ширина	1380
- высота	2215
Масса бурового станка, кг не более	4300
Примечания:
¹ Показатель « Глубина бурения» величина справочная и проверке не подлежит.
²Мощность привода может быть изменена по согласованию с заказчиком.
