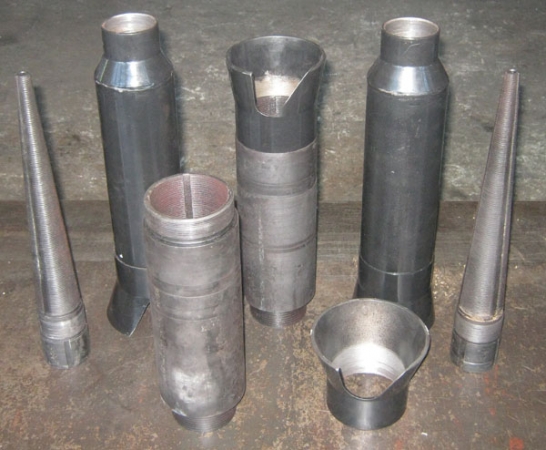

Метчики и колокола ловильные

Метчики и колокола применяются для извлечения оставшихся в скважинах при геологоразведочном бурении стальных труб ниппельного и муфтово-замкового соединения.

Основные параметры и размеры метчиков

Обозначение метчика	Диапазон внутренних захватываемых диаметров	Длина, мм.	Масса, кг.	Диаметр скважины, не менее
Б1	29-37	160	0,87	46
Б2	42-50	160	1,84	59
В1	20-57	500	9,45	112
В2	20-57	500	9,55	132
В3	20-57	500	9,65	152
Д1	51-64	220	3,19	76
Д2	71-82	190	4,92	93
Д3	89-100	200	9,76	112
Д4	108-120	200	11,51	132
Д5	126-139	200	14,97	152

Технические данные на колокола по ГОСТ 8565-81:

Обозначение метчика	Диапазон внутренних захватываемых диаметров	Длина, мм.	Масса, кг.	Диаметр скважины, не менее
А1	32-44	135	1,0	59
А2	41-66	240	2,8	76
Б4	48-85	400	14,5	132
Б5	48-85	400	14,5	152
04.029.05.000	50-110	540	28	152
